![Aufbau Antennenmast 1 Frick Antennenmast 01](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-01.jpg)

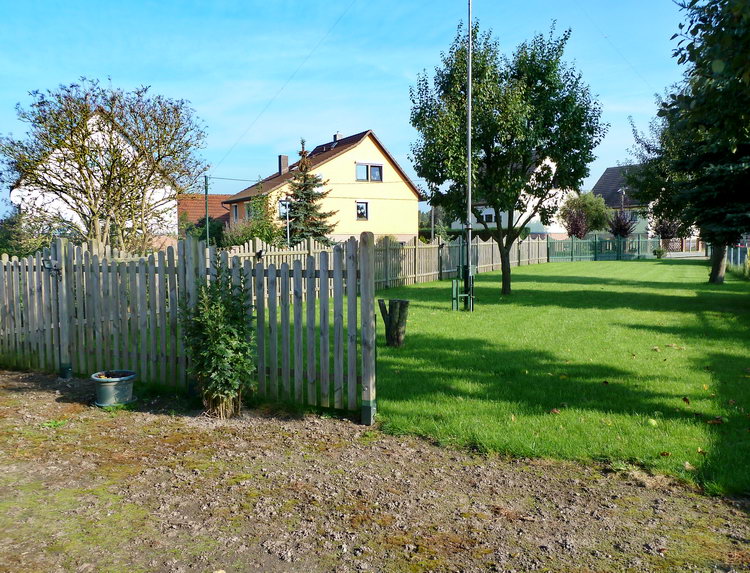

Mastaufbau bei DL9GTB im Jahr 2012
So, hier ist Platz für den neuen Antennenmast. Nur noch die Pflanze umsetzen und dann kann es losgehen ...
![Aufbau Antennenmast 2 Frick Antennenmast 01](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-01.jpg)
![Aufbau Antennenmast 3 Frick Antennenmast 02](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-02.jpg)

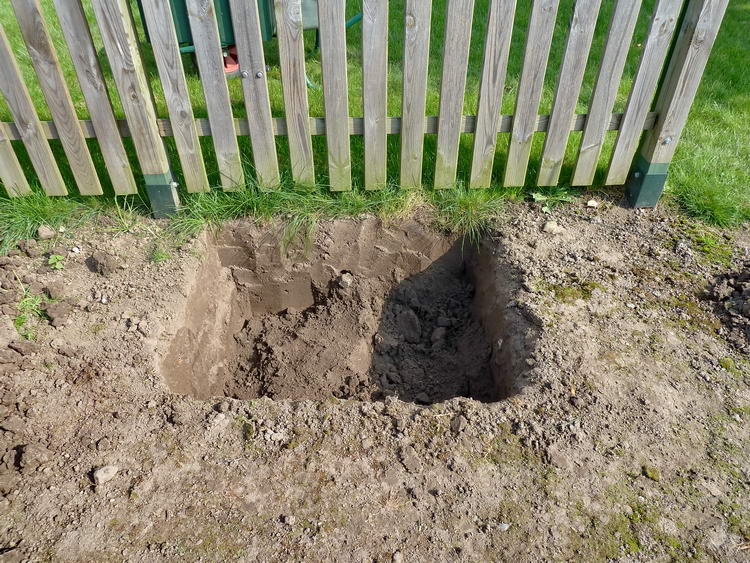

Der Anfang ist gemacht. Nun erst einmal eine kleine Pause und neue Kräfte sammeln.
![Aufbau Antennenmast 4 Frick Antennenmast 02](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-02.jpg)
![Aufbau Antennenmast 5 Frick Antennenmast 03](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-03.jpg)

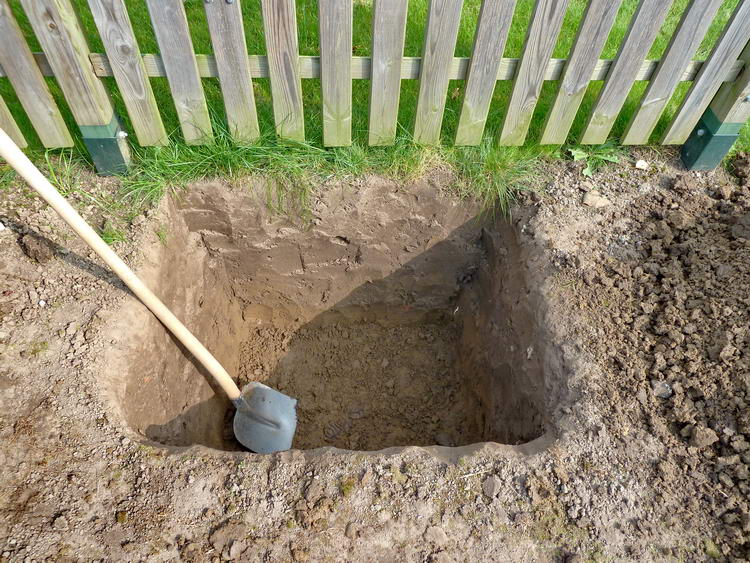

Einige Zeit später. Der Rücken schmerzt, die Hände bekommen erste Blasen. Der Boden ist inzwischen hart wie Stein. Aber es nützt nichts, die Erde muss raus, egal wie.
![Aufbau Antennenmast 6 Frick Antennenmast 03](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-03.jpg)
![Aufbau Antennenmast 7 Frick Antennenmast 04](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-04.jpg)

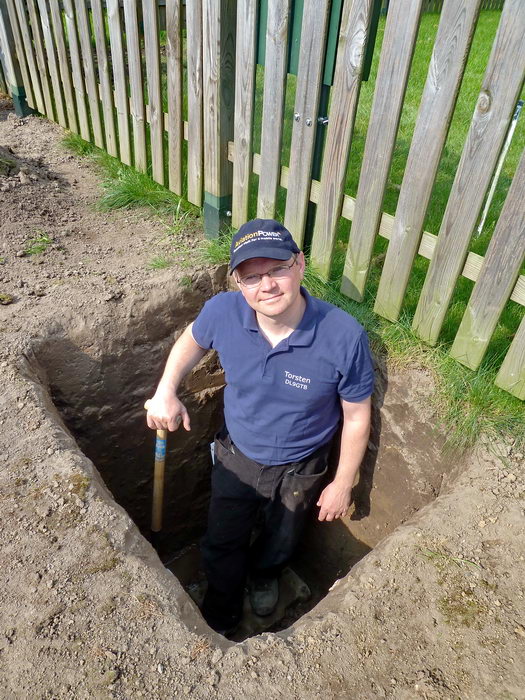

Geschafft, die notwendige Tiefe ist erreicht und die Kanten sind halbwegs gerade. Da steigt die Stimmung wieder an und es bleibt Zeit für einen weiteren Schnappschuss.
![Aufbau Antennenmast 8 Frick Antennenmast 04](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-04.jpg)
![Aufbau Antennenmast 9 Frick Antennenmast 05](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-05.jpg)

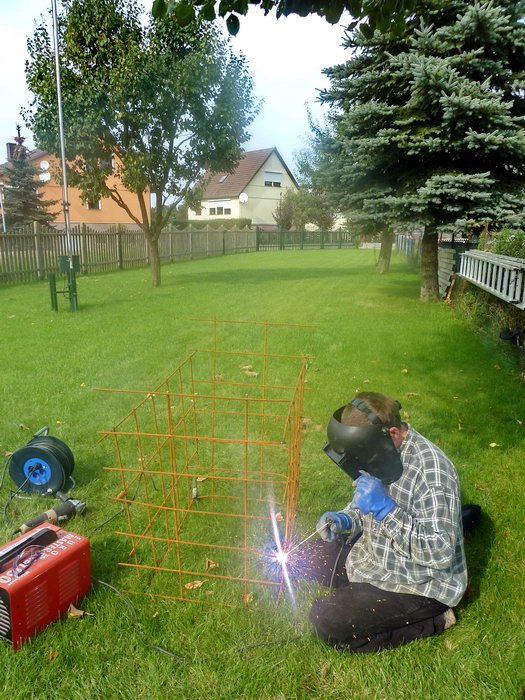

Noch schnell ein zusätzliches Hemd übergezogen und los geht's mit der Herstellung des Bewehrungskorbs.
![Aufbau Antennenmast 10 Frick Antennenmast 05](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-05.jpg)
![Aufbau Antennenmast 11 Frick Antennenmast 06](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-06.jpg)

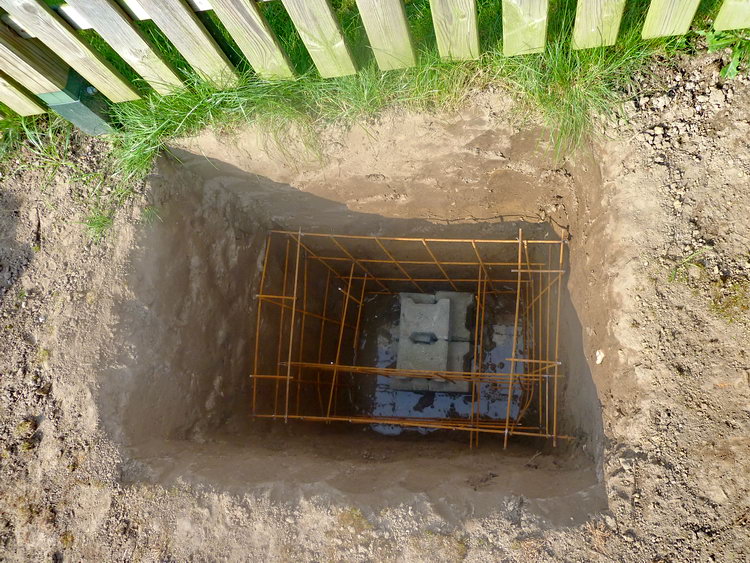

Der Korb ist versenkt und passt genau.
![Aufbau Antennenmast 12 Frick Antennenmast 06](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-06.jpg)
![Aufbau Antennenmast 13 Frick Antennenmast 07](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-07.jpg)

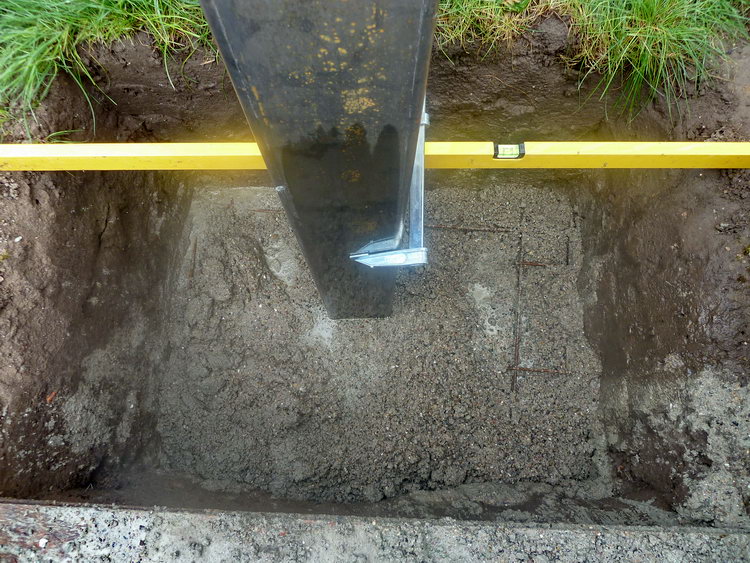

Eine Woche später. Der Hilfsmast ist fixiert und die erste Ladung Beton ist in der Erde. Die Wasserwaage dient der Ausrichtung. Wenn ich den Mast herunterklappe muss die Richtung genau stimmen.
![Aufbau Antennenmast 14 Frick Antennenmast 07](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-07.jpg)
![Aufbau Antennenmast 15 Frick Antennenmast 08](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-08.jpg)

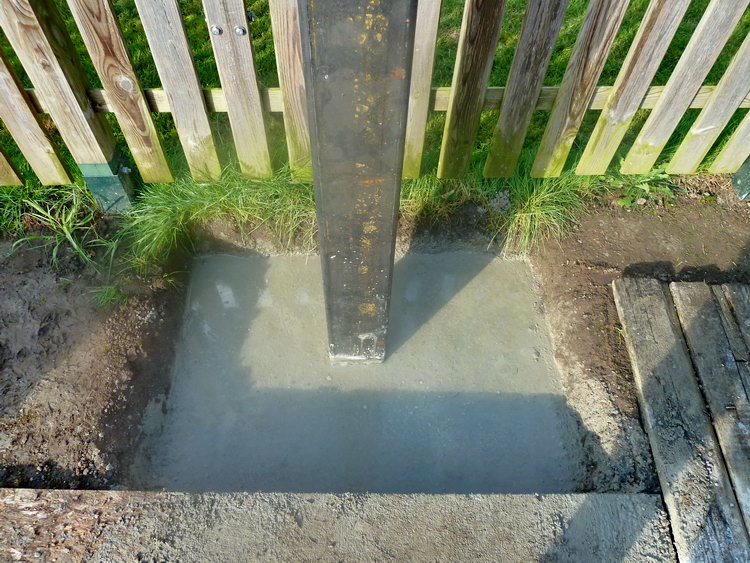

Nun ist endlich auch die zweite Ladung Beton drin. Ehrlich gesagt habe ich mir das alles wesentlich gemütlicher vorgestellt, eine richtige Schinderei ist das...
![Aufbau Antennenmast 16 Frick Antennenmast 08](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-08.jpg)
![Aufbau Antennenmast 17 Frick Antennenmast 09](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-09.jpg)

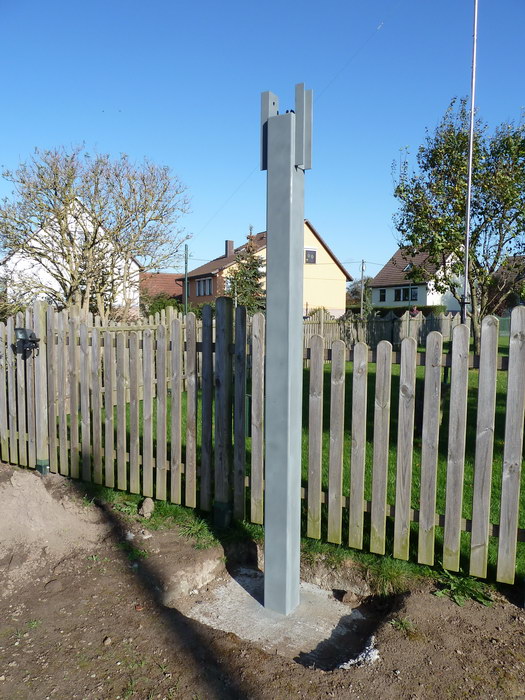

Seit Beginn der Arbeiten sind ca. 4 Wochen vergangen. Der Beton ist nun ausgehärtet und der Hilfsmast einschließlich Kopfstück ist gereinigt und kaltverzinkt.
![Aufbau Antennenmast 18 Frick Antennenmast 09](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-09.jpg)
![Aufbau Antennenmast 19 Frick Antennenmast 10](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-10.jpg)

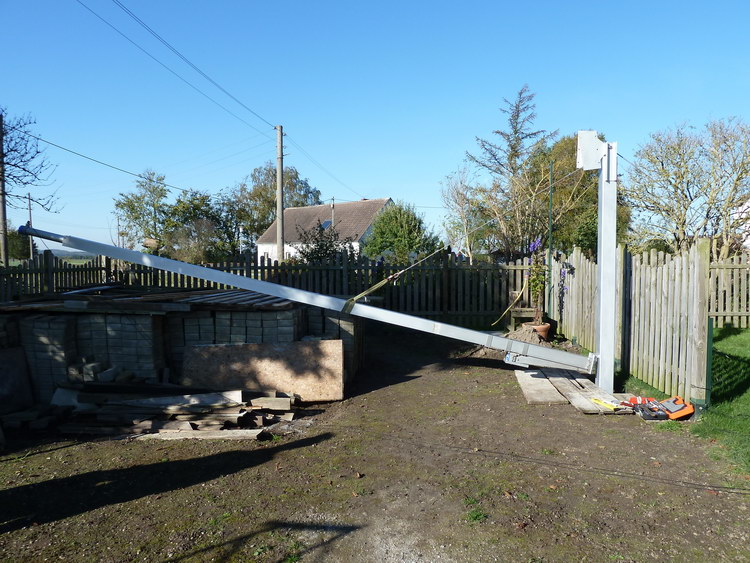

Jetzt wird es ernst. Die Kippvorrichtung mit den Klemmplatten ist nach eigener Planung und Herstellung am Kopfstück des Hilfsmastes angeschraubt und ungefähr in Position gebracht. Zur Sicherheit habe ich den Auflagebereich des Mastes ausreichend mit Holzplatten und Brettern ausgelegt, damit er im Notfall 'weich' fällt. Nun muss alles klappen...
![Aufbau Antennenmast 20 Frick Antennenmast 10](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-10.jpg)
![Aufbau Antennenmast 21 Frick Antennenmast 11](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-11.jpg)

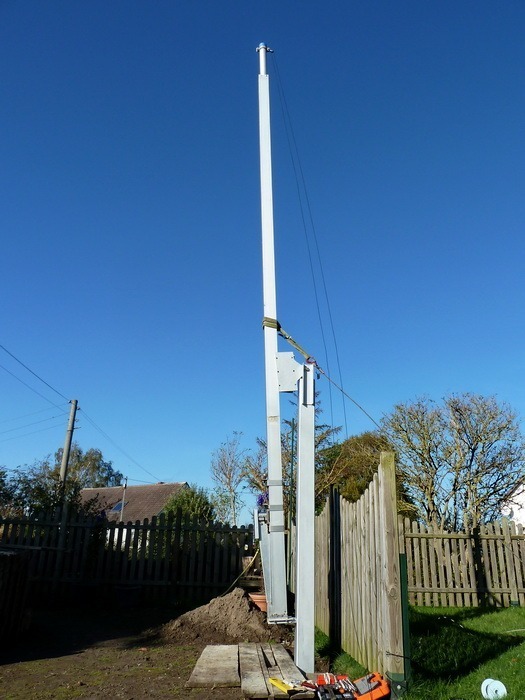

Das sieht gut aus. Meine XYL Sandra bedient den Seilzug außerhalb des Bildes. Ich habe das Stahlseil so angeschlagen, dass es bei der späteren Montage nicht stört und trotzdem so lange wie möglich in der Führungsrolle verbleibt. So konnte ich erfolgreich ein seitliches wegdrehen des Mastes verhindern.
![Aufbau Antennenmast 22 Frick Antennenmast 11](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-11.jpg)
![Aufbau Antennenmast 23 Frick Antennenmast 12](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-12.jpg)

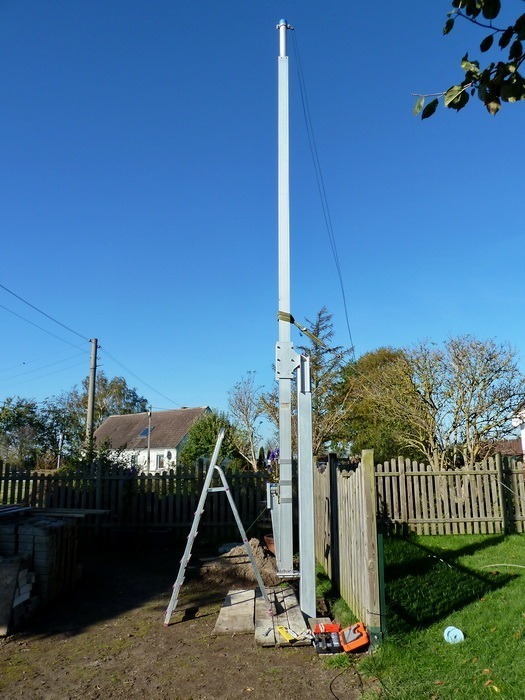

Alles sitzt perfekt. Ich habe die Klemmplatten justiert und Sandra hat die letzten Zentimeter Seil gefühlvoll eingezogen. Dann die vorgefertigten Gewindestangen angeschraubt und die Drehbolzen eingesetzt. Ich bin zufrieden, die Planung mit CAD und eine hohe Maßgenauigkeit bei der Herstellung der Platten und Bohrungen haben sich gelohnt.
![Aufbau Antennenmast 24 Frick Antennenmast 12](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-12.jpg)
![Aufbau Antennenmast 25 Frick Antennenmast 13](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-13.jpg)

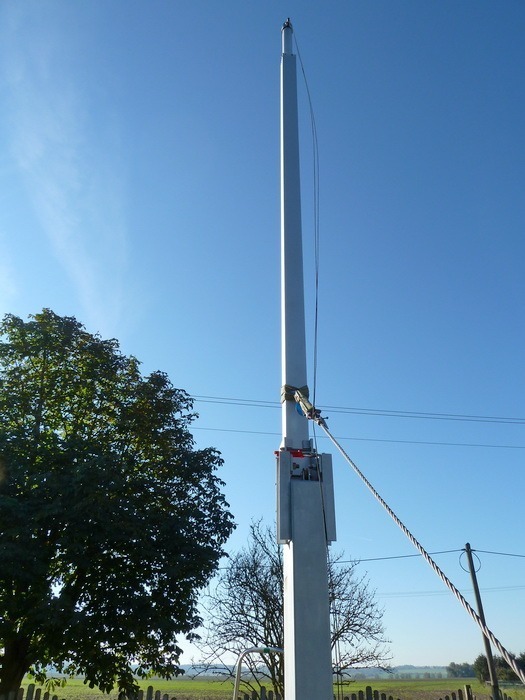

Hier der Mast aus der Sicht meiner XYL. Da man vom Seilzug aus nicht viel erkennen kann, muss die Kommunikation gut funktionieren.
![Aufbau Antennenmast 26 Frick Antennenmast 13](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-13.jpg)
![Aufbau Antennenmast 27 Frick Antennenmast 14](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-14.jpg)

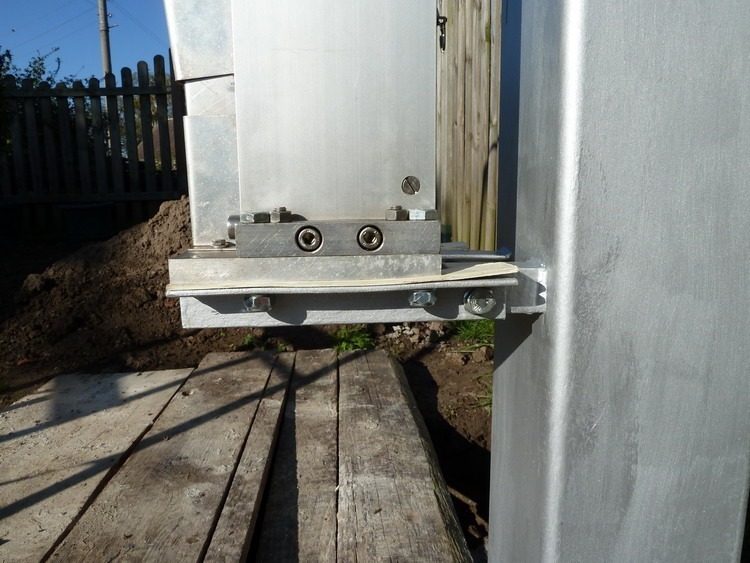

Die untere Drehvorrichtung aus Winkelstahl. Diese habe ich im Vorfeld bemessen, gebohrt, verschweißt und gestrichen. Die Schwierigkeit bestand darin, dass der Abstand zum Hilfsmast auf den Millimeter genau stimmen muss. Ansonsten steht der Mast nicht exakt lotrecht und das hat bei voller Endhöhe (Ausgefahren ca.14 Meter einschl. Drehrohr) mehrere Zentimeter Neigungsversatz zur Folge. Das Einlegeband verhindert Spaltkorrosion und wird später auf Endlänge gekürzt.
![Aufbau Antennenmast 28 Frick Antennenmast 14](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-14.jpg)
![Aufbau Antennenmast 29 Frick Antennenmast 15](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-15.jpg)

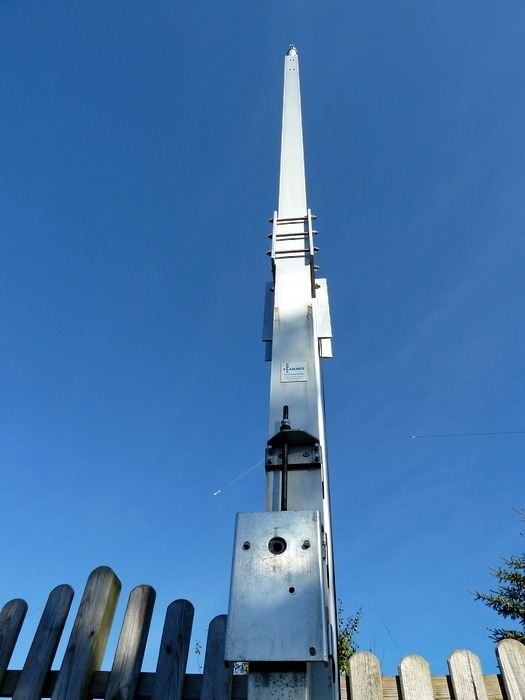

Ein Blick zum Mast hoch mit der Kurbelvorrichtung im Vordergrund. Darunter verbirgt sich der Motor, der ein elektrisches Aus- und Einfahren des Mastes möglich macht. Ob der Motor mit dazugehöriger Steuerung noch einwandfrei funktioniert, wird ein späterer Test zeigen.
![Aufbau Antennenmast 30 Frick Antennenmast 15](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-15.jpg)
![Aufbau Antennenmast 31 Frick Antennenmast 16](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-16.jpg)

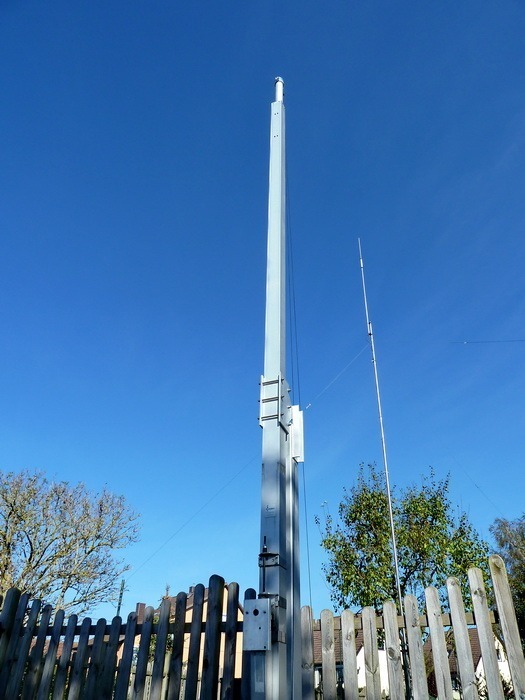

Der neue Teleskopmast im eingefahrenen Zustand ohne Drehrohr und Antenne. Im Hintergrund mein Rohrmast mit einer Fritzel GPA-30. Dieser soll später demontiert werden.
![Aufbau Antennenmast 32 Frick Antennenmast 16](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-16.jpg)
![Aufbau Antennenmast 33 Frick Antennenmast 17](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-17.jpg)
Die Klemmplatten aus Stahl mit den insgesamt 6 Gewindestangen. Auch hier ist der Übergangsbereich von Stahl auf Aluminium mit einer speziellen Dichtungsplatte ausgelegt. Das Anziehen der Muttern muss gleichmäßig und kreuzweise erfolgen.
![Aufbau Antennenmast 34 Frick Antennenmast 17](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-17.jpg)
![Aufbau Antennenmast 35 Frick Antennenmast 18](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-18.jpg)

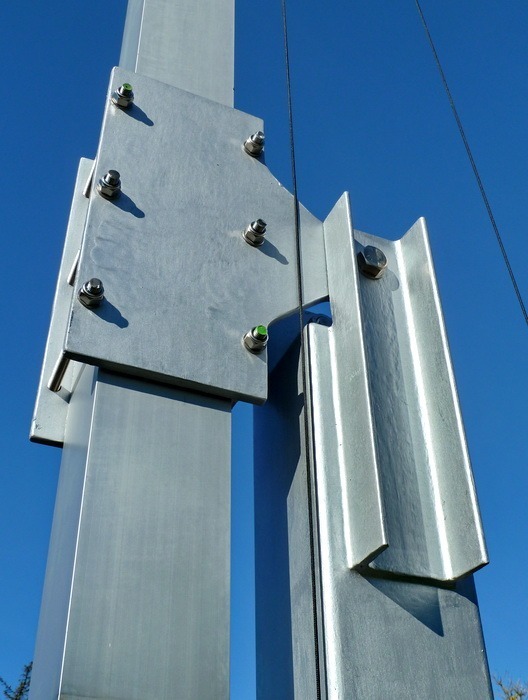

Hier ist die komplette Kippvorrichtung gut zu erkennen. Die U-Eisen habe ich rundum verschweißt um eine innere Korrosion und damit verbundene 'Rostfahnen' auf den frisch gestrichenden Hilfsmast zu vermeiden. Die Form der Klemmbacken ist bewusst so gewählt. Damit es nicht zu Rissen an den Schwachstellen kommen kann, sind diese Bereiche abgerundet ausgeführt.
![Aufbau Antennenmast 36 Frick Antennenmast 18](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-18.jpg)
![Aufbau Antennenmast 37 Frick Antennenmast 19](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-19.jpg)

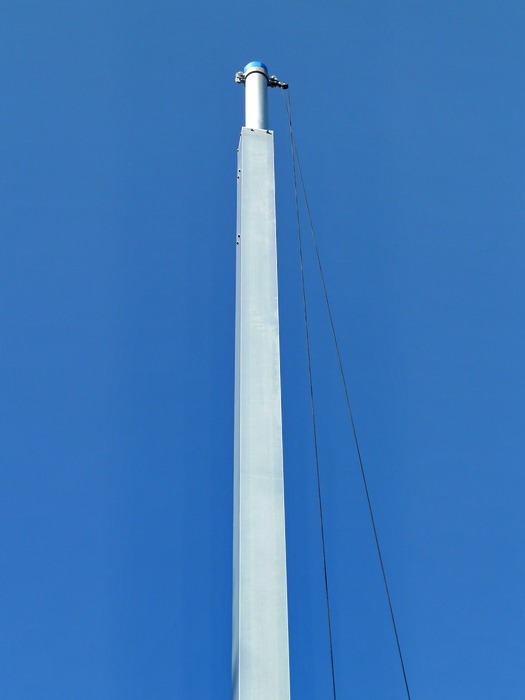

Der obere Teil des Mastes. Wie man sieht, habe ich noch provisorisch eine Schelle mit Seilrolle montiert. Bis das Drehgerät und der Beam angeschafft sind, kann ich den Mast so als Abspannpunkt für meine Drahtantennen nutzen.
![Aufbau Antennenmast 38 Frick Antennenmast 19](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-19.jpg)
![Aufbau Antennenmast 39 Frick Antennenmast 20](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-20.jpg)

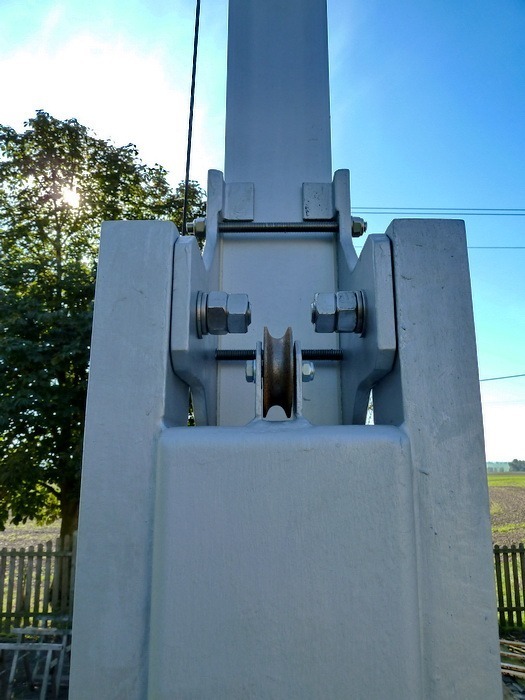

Hier die Kippvorrichtung von der anderen Seite. Im oberen Bereich sind nun auch die Auflagewinkel erkennbar. Diese fangen das Gewicht des Mastes in horizontaler Position ab und verhindern ein Durchrutschen innerhalb der Klemmbacken nach unten. Die Seilrolle im Vordergrund wird nur für die Erstmontage des Mastes benötigt. Weiterhin sind noch zusätzliche Sicherungsmaßnahmen vorgesehen bzw. inzwischen montiert worden.
![Aufbau Antennenmast 40 Frick Antennenmast 20](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-20.jpg)
![Aufbau Antennenmast 41 Frick Antennenmast 21](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-21.jpg)

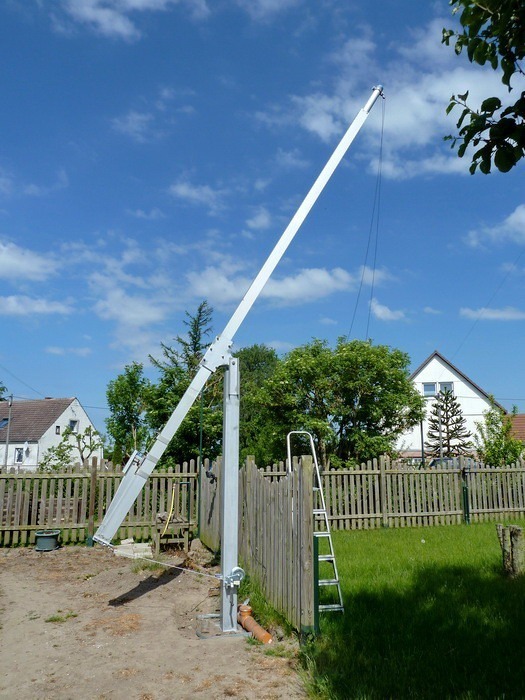

Der neue Antennenmast wird nun weiter optimiert. Die Erdung ist soweit angeschlossen und der neue Kabelkanal in der Erde. Um das Verlängerungsrohr anbauen zu können, muss nun der Mast erstmalig abgekippt werden. Hoffentlich funktioniert die Konstruktion und es klappt alles. Die Sicherungsbefestigungen habe ich inzwischen gelöst und der erste Meter geht ohne Probleme.
![Aufbau Antennenmast 42 Frick Antennenmast 21](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-21.jpg)
![Aufbau Antennenmast 43 Frick Antennenmast 22](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-22.jpg)

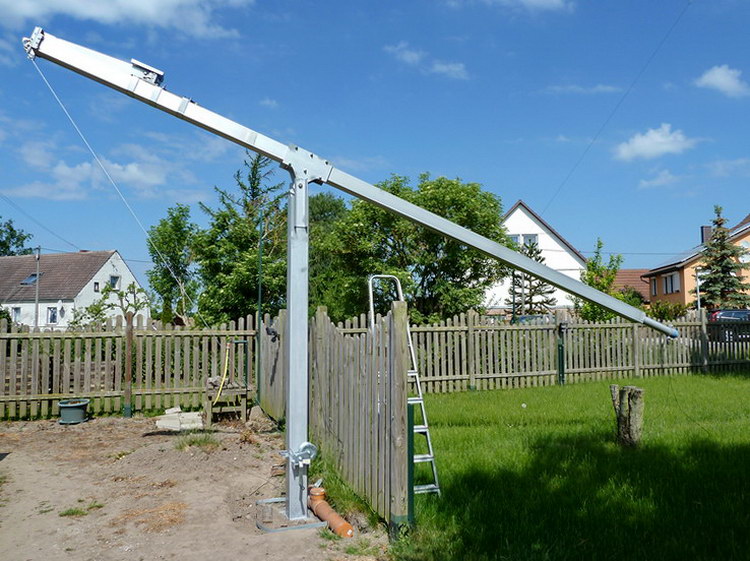

Die Idee mit der Seilrolle für Bootstrailer hat sich bewährt. Durch die Ratschenfunktion (Sperre) kann man die Arbeiten ohne Gefahr unterbrechen. Alles funktioniert prima und geht mit Leichtigkeit von der Hand. Einige kleine Roststellen habe ich schnell ausgebessert und mit Zinkspray behandelt, ein weiter spezieller Deckanstrich folgt dann anschließend.
![Aufbau Antennenmast 44 Frick Antennenmast 22](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-22.jpg)
![Aufbau Antennenmast 45 Frick Antennenmast 23](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-23.jpg)

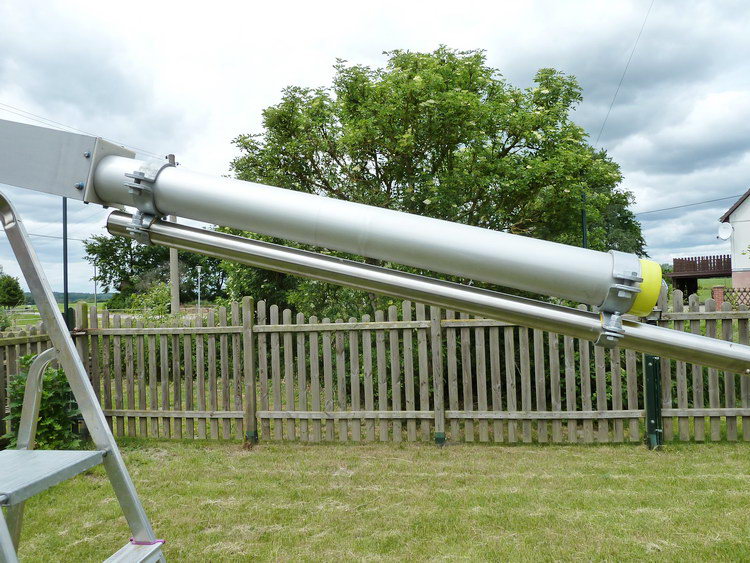

Die Doppelschellen die in diversen Afu-Shops angeboten werden waren mir einfach zu teuer oder zu instabil. Also habe ich mir diese selbst zusammen geschweißt und ordentlich mit Rostschutzfarbe gestrichen, die halten so hundert Jahre und mehr. Auch hier habe ich die Schellen mit Einlegebändern ausgelegt und anschließend gleichmäßig verschraubt.
![Aufbau Antennenmast 46 Frick Antennenmast 23](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-23.jpg)
![Aufbau Antennenmast 47 Frick Antennenmast 24](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-24.jpg)

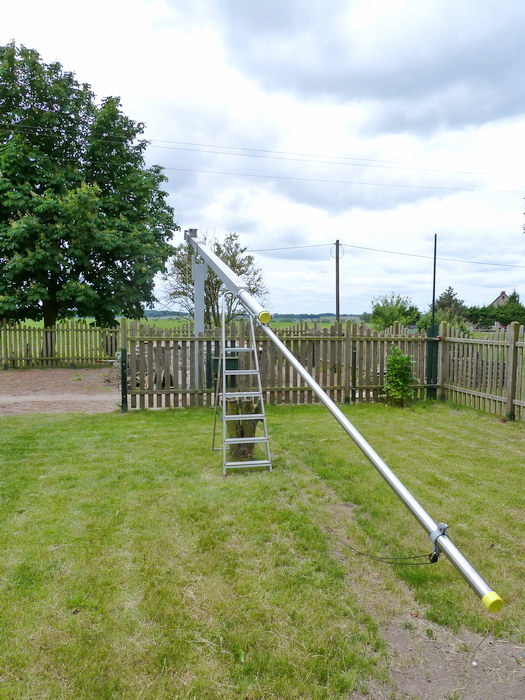

Blick in Richtung Süd. Im Vordergrund ist die montierte Schelle mit Seilrolle für den Dipol gut zu erkennen. Wo ich den Kabelkanal (KG-Rohr) verlegt habe ist der Rasen leider noch etwas vertrocknet, aber in einigen Wochen ist hoffentlich alles wieder grün.
![Aufbau Antennenmast 48 Frick Antennenmast 24](https://www.dl9gtb.de/wp-content/uploads/Frick-Antennenmast-24.jpg)
